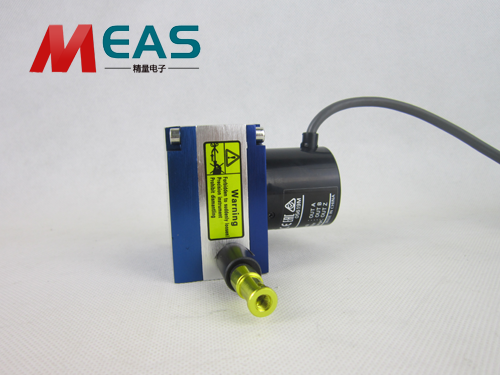

拉線式位移編碼器便于測量與測控
新聞來源：原創文章出自濟南精量電子科技 發布時間：2020-7-23 15:20:25 點擊量：2042
拉線式位移編碼器是將位移、尺寸、形變等物理量轉換為電信號的測量元器件，也可以用于速度測量與加速度測量。把機械位移量轉換為可以計量、記錄或者傳送的電信號，實現自動化測量與控制。電位器因為精度高、穩定性好、成本低，應用更為廣泛。傳感器輸出信號有：電壓信號、電流信號、脈沖信號或者RS485信號等，可連接各類數顯裝置、采集卡、采集儀、PLC控制器或者PC電腦使用。
拉線式位移編碼器種類較多，可通過實驗操作引導學生認識各類型傳感器、原理與公式，并通過實驗系統的優越性，讓學生了解各類傳感器的技術意義。將理論與實踐相結合，提高學生學習的主動性，增強動手能力與合作能力。

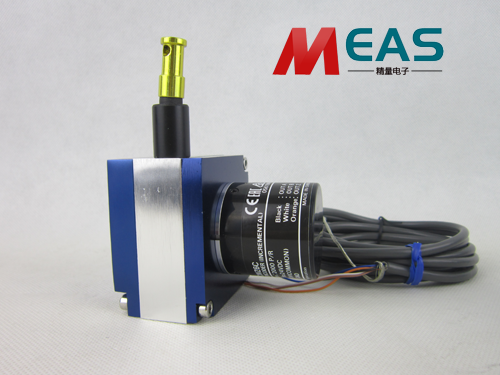

正確安裝拉線式位移編碼器，與數據采集器、計算機相連，構成實驗系統；開啟數據采集器和傳感器電源，運行應用軟件；做好位移傳感器零點與滿量程調試，開始記錄，觀察計算機界面上的數據變化，并與刻度尺的測量結果進行比較。自動生成各類圖表或者曲線圖，保存數據，方便后期不定時查看。拉繩式位移傳感器是通過拉線、輪轂與發條等機械裝置，將電位器或者編碼器的角度測量轉換直線位移測量。傳感器尺寸小，測量穩定性好。因為拉線的柔性特性，傳感器可通過滑輪、轉盤等機械構件換向，也可以將非標準直線運動轉換為標準直線運動，便于位移測量與測控。
